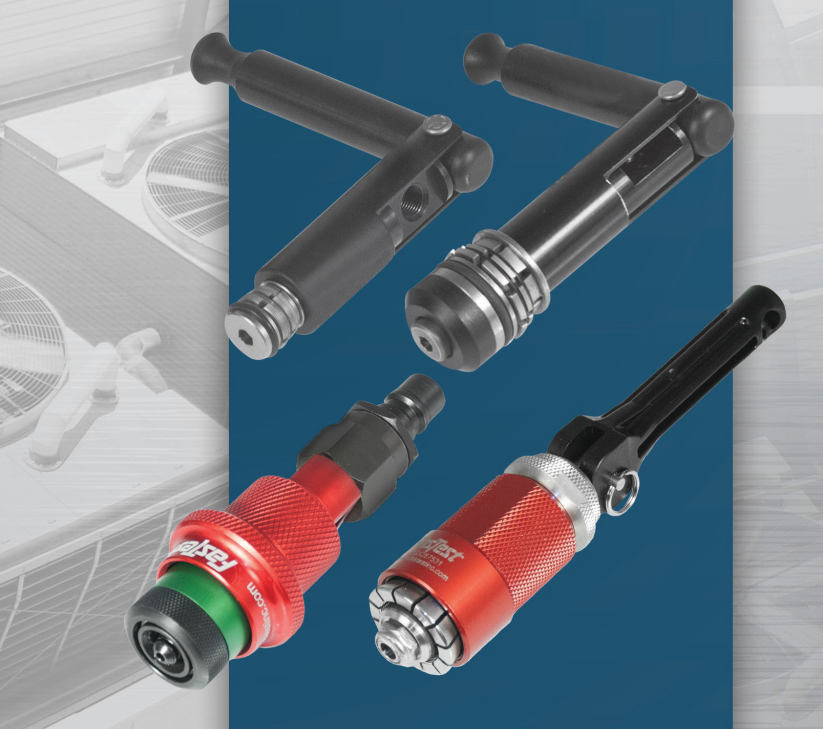

FasTest制冷快速密封連接器，JNL與JXL系列
2020-06-01 09:58:33
FasTest改善并提高制冷行業檢測工藝及質量
- 瞬時連接—無論真空，泄漏測試還是壓力測試
- 效率提升—增加測試數量，減少連接時間

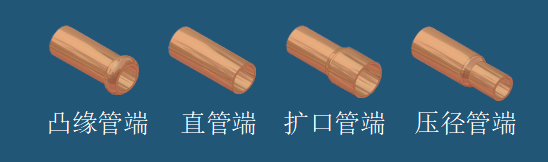

- 安全可靠—檢驗標準化，密封連接直管端，擴口管端，壓徑管端
適用：制冷銅管，鋁材，軟質不銹鋼檢漏測試

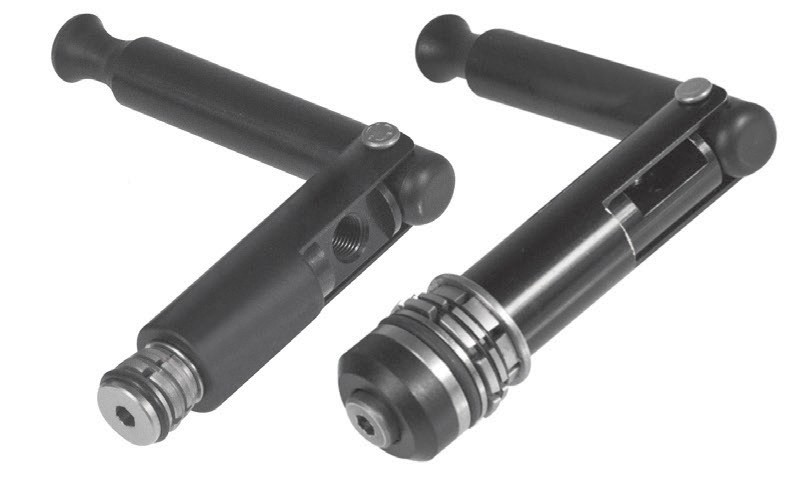

JNL系列：

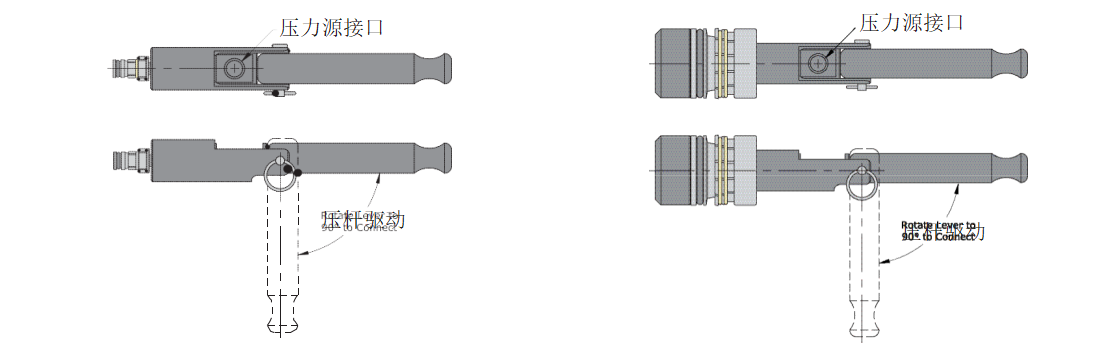

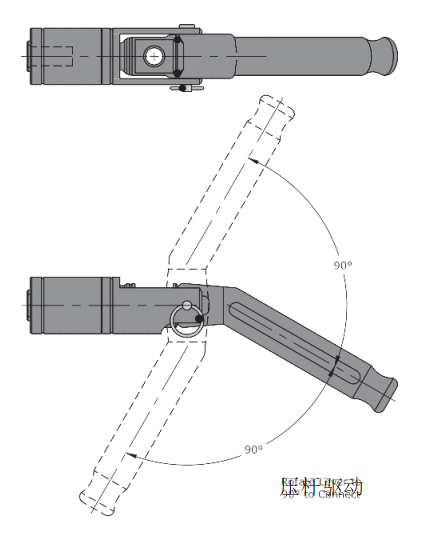

JNL系列快速密封連接器使用壓桿驅動原理實現對管件內徑的抓緊及密封，正是高精度，高壓力等測試的絕佳選擇。
JXL系列：
JXL系列快速密封連接器使用壓桿驅動 原理抓緊及密封管件外部，對于需要從外部密封的高精度，高壓力測試，JXL 正是絕佳選擇。
特點和效益
1、壓力輔助抓緊設計，絕無意外脫落風險
2、獨特的機械夾爪，提供極大的抓緊力，減少銅管變 形的可能
3、無需操作調整，即插即用
4、單密封件設計，維修方便
常見應用
換熱器 | 壓力容器 | 暖通空調系統 | 家電 | 壓縮機
技術規格
|
|
JXL 系列 |
JNL系列 主干0及1型 |
JNL系列 主干2型 |
|
|
外殼材料 |
陽極氧化鋁，不銹鋼及聚甲醛 |
|||
|
密封圈材料 |
丁腈橡膠 |
|||
|
連接規格 |
制冷銅管，鋁材，軟質不銹鋼， 外形包括凸緣管端，直管端，擴口管端，壓 徑管端 |
|||
|
壓力源接口 |
NPT 內螺紋 |
|||
|
操作壓力 |
真空到69巴(1000 psi) |
真空到69巴 (1000 psi) |
真空到51巴 (750 psi) |
|
|
操作溫度 |
-40°C到121°C |
|||
JNL系列—抓緊及密封管件內徑
JNL系列主干0及1
|
產品編號 |
管件直徑 (+0.010”/-0.010”) |
流量直徑 |
大包裝密封圈 |
|
JNL0-0375H |
0.375” (9.5mm) |
0.11” (2.8mm) |
SN0-0375H |
|
JNL0-0500H |
0.500” (12.7mm) |
SN0-0500H |
|
|
JNL1-0590 |
0.590” (14.9mm) |
0.17” (4.3mm) |
SN1-0590 |
|
JNL1-0625 |
0.625” (15.8mm) |
SN1-0625 |
|
|
JNL1-0750 |
0.750” (19.0mm) |
SN1-0750 |
|
|
JNL1-0785 |
0.785” (19.9mm) |
SN1-0785 |
|
|
JNL1-0875 |
0.875” (22.2mm) |
SN1-0875 |
JNL系列主干2型
|
產品編號 |
管件直徑 (+0.030”/-0.010”) |
流量直徑 |
大包裝密封圈 |
|
JNL2-1000 |
1.000” (25.4mm) |
0.17” (4.3mm) |
SN2-100 |
|
JNL2-1125 |
1.125” (28.5mm) |
SN2-1125 |
|
|
JNL2-1250 |
1.250” (31.7mm) |
0.17” (4.3mm) |
SN2-1250 |
|
JNL2-1375 |
1.375” (34.9mm) |
SN2-1375 |
|
|
JNL2-1500 |
1.500” (38.1mm) |
0.17” (4.3mm) |
SN2-1500 |
|
JNL2-1625 |
1.625” (41.2mm) |
SN2-1625 |
JXL系列—抓緊及密封管件外徑
JXL系列主干0及1型
|
產品編號 |
管件直徑 (±0.010”) |
流量直徑 |
大包裝密封圈 |
|
JXL0-0250 |
0.250” (6.3mm) |
0.24” (6.0mm) |
SXL0-0250 |
|
JXL0-0312 |
0.312” (7.9mm) |
SXL0-0312 |
|
|
JXL0-0375 |
0.375” (9.5mm) |
SXL0-0375 |
|
|
JXL0-0500 |
0.500” (12.7mm) |
SXL0-0500 |
|
|
JXL1-0625 |
0.625” (15.8mm) |
0.27” (6.8mm) |
SXL0-0625 |
|
JXL1-0750 |
0.750” (19.0mm) |
SXL0-0750 |
|
|
JXL1-0875 |
0.875” (22.2mm) |
SXL0-0875 |
