管道的密封分為內部密封和外部密封。其中，外部密封為外包式密封，通過施加壓力擠壓密封圈，由外向內緊緊貼合測試件，達到密封目的。

FasTest的管道外部密封系列有ZF、FE、70和 JXL。根據不同的管道連接類型、密封壓力、密封范圍和驅動方式，選擇合適的型號。本文將為大家介紹一下管道的外部密封的基本選型方法。

步驟一：確定管道規格型號

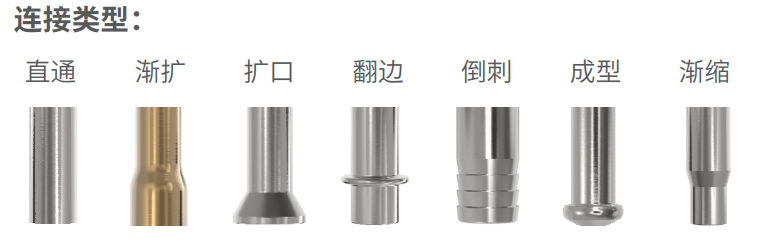

管道的規格多樣，管道類型可以分為：直通管、漸縮管、漸擴管、擴口管、翻邊管、倒刺管和成型管。

ZF系列連接類型：翻邊管、倒刺管、成型管。

FE系列連接類型：直通管、漸擴管、擴口管、翻邊管、倒刺管、成型管、漸縮管。

70系列連接類型：漸擴管、擴口管、翻邊管、倒刺管、成型管。

JXL系列連接類型：直通管、漸縮管。

步驟二：確定密封壓力

每個連接器的密封壓力不一，需確保管道的密封壓力在連接器的密封壓力范圍以內。

ZF系列壓力范圍：真空至21 bar / 300 psi

FE系列壓力范圍：真空至34 bar / 500 psi

70系列壓力范圍：真空至51 bar / 750 psi

JXL系列壓力范圍：10mtorr(micron)至69 bar / 1000 psi

步驟三：確定密封范圍

每個連接器的密封范圍不一，確保管道外徑尺寸在連接器的密封范圍內。

ZF系列密封范圍：7.87mm至19.3mm

FE系列密封范圍：0.76mm至128.02mm

70系列密封范圍：6mm至51.8mm

JXL系列密封范圍：6.3mm至22.2mm

步驟四：確定驅動方式

FE系列：用于自動化和半自動化生產過程中的氣動密封連接工具。

ZF/70/JXL系列：手動套筒、杠桿驅動

步驟五：非標/定制方案

實際測試過程中可能會出現管道密封的測試空間不足而造成干涉的情況，在選型的時候需要特別注意。
